Fluke ii1050C 声学成像仪｜福禄克声热融合高性能声学成像检测仪
Fluke ii1050C 工业声学成像仪・Fluke ii1050C, 福禄克声热声学成像仪，机械异响诊断，声热融合检测・福禄克声学成像仪・声热同屏检测・多模式故障诊断・支持 LeakQ、PDQ、MecQ、Beacon 四大模式，可选红外模块实现声热可见光同屏比对，远距离非接触巡检，本机一键报告，变电站大型厂区综合运维检测设备。
价格
请联系咨询
★★★★★
暂无评价13
问答产品型号 (2)
产品概述: Fluke ii1050C 声学成像仪
专注于气体泄漏、局部放电、振动异响、气密性检测。新增声热融合双维度检测！

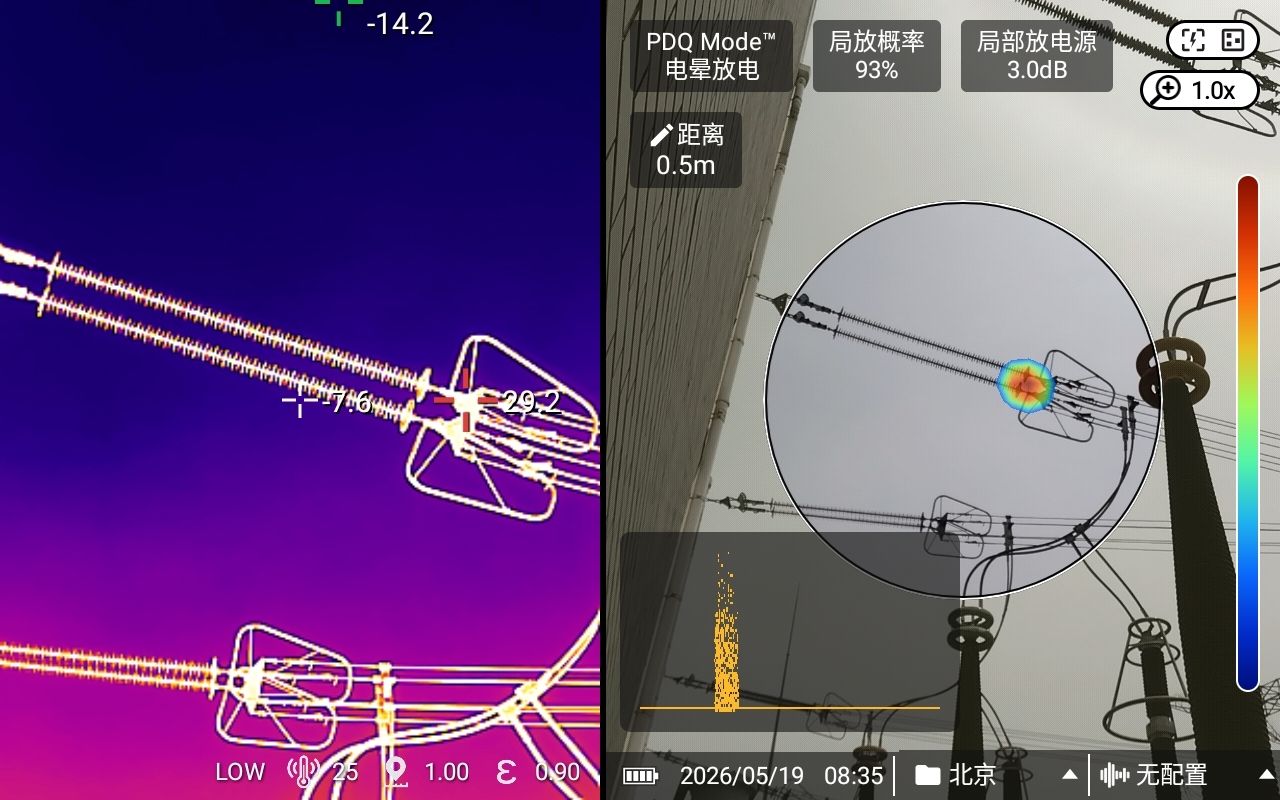

声热融合双检模式（需选配红外模块）
一机双屏，声热可见
接入选配红外模块后，Fluke ii1050C 秒变声热融合。声、热、可见光同屏比对，一次巡检完成双重验证。
六种双检模式，覆盖多元场景（双屏模式，同一检测目标，左屏热图，右屏声像）
声学图模式：定位异响（振动/泄漏/局放）的位置，同步显示温度异常。
LeakQ™ 模式：定位气体泄漏，实时计算泄漏速率与损失，同时检测温度。
PDQ 模式™ ：定位局部放电，识别放电类型（沿面/悬浮/电晕）、评估概率、实时显示 PRPD 图谱，并检测发热情况。
MecQ™ 模式：定位振动异响，识别机械问题及温度异常。
Beacon 模式 ™：配合 Fluke SB140 SoundBeacon™，快速检测密封性能，同时检测温度。
Ti Mode：纯红外模式，热图与可见光同屏显示，便于对照分析。
典型场景
变压器/开关柜：检测套管过热 ，PDQ 模式™ 确认局放及类型。
压缩空气管路：显示温度分布 ， LeakQ™ 模式定位泄漏点并实时计算泄漏速率与损失。
机械振动异响：检测轴承温度，MecQ™ 模式定位异响位置，快速判断机械故障。
气密性验证（研发/产线）：观测密封结构热分布，高效检测密封性能。
电气柜热点排查：Ti Mode 下热像与可见光同屏显示，快速比对发热点与设备标签。
专业声学成像模式（无需红外模块）
Fluke ii1050C 单机即是一台强大的声学成像仪，内置四种专业模式，快速定位气体泄漏、局部放电、机械异响及密封缺陷。无需额外配置，即可完成从故障发现到量化评估的全过程。
气体泄漏
高效排查：202 个数字式 MEMS 麦克风结合升级算法，精准定位压缩空气、真空负压及各类气体的泄漏点，嘈杂环境同样精准。
一目了然：SoundSight™ 技术将泄漏声波转化为声像图，叠加 1300 万像素可见光图像，7 寸 LCD 屏清晰呈现问题点。
节能增效：LeakQ™ 模式可实时显示泄漏速率并估算损失，根据结果安排维修优先级，帮助企业减少能源浪费。
安全检测：远距离检测危化气体泄漏，主动预防，保障生产安全。
典型场景：空气/二氧化碳管线泄漏、气动设备接头泄漏、冷媒泄漏、空压机房、生产线管路泄漏、配气室气体泄漏、真空系统密封失效排查等
局部放电
高效巡检：202 个 MEMS 麦克风结合升级算法，快速定位绝缘子、变压器、开关装置及高压线路等的局部放电。

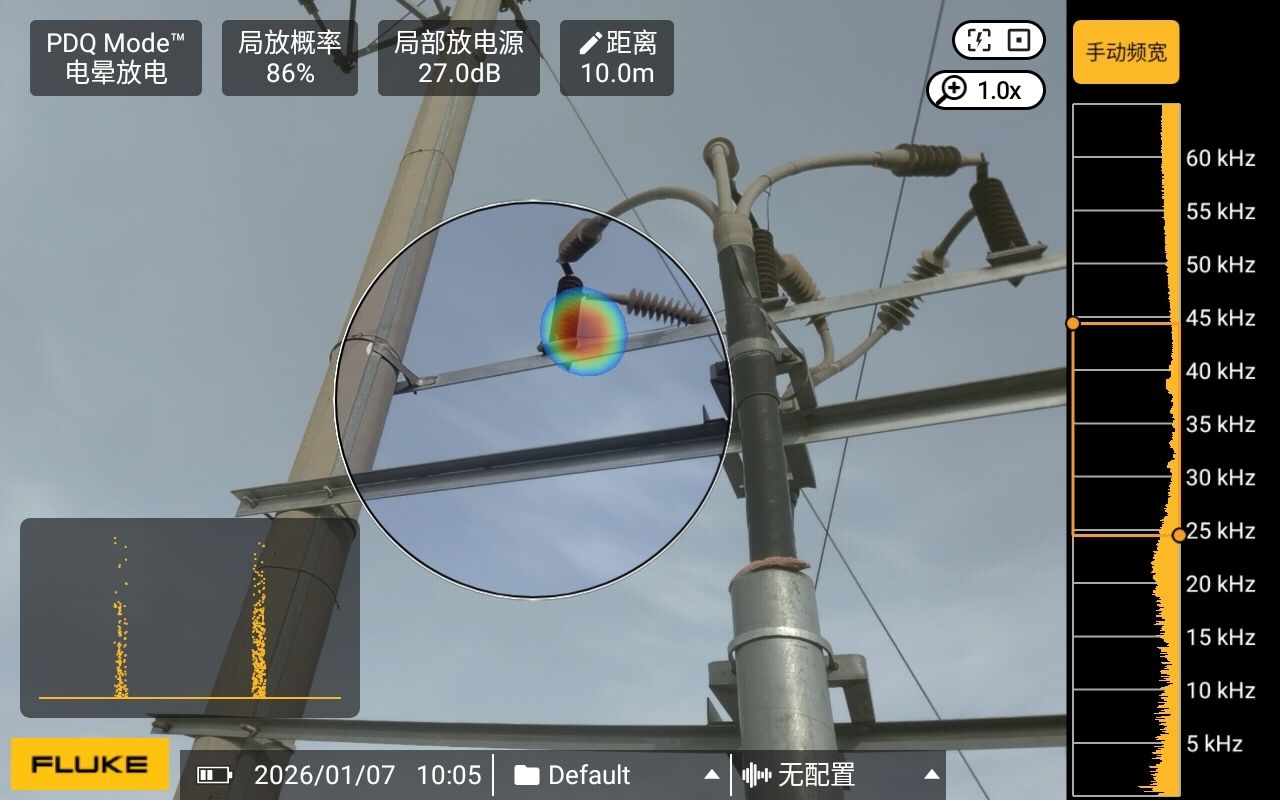

智能诊断：PDQ 模式™ 将局部放电可视化，自动识别放电类型（沿面/悬浮/电晕）并评估概率，实时显示 PRPD 图谱。
宽频范围：2kHz-100kHz，及早发现绝缘缺陷，避免设备故障或弧闪事故。
安全可靠：检测距离可达 120 米，保障人员安全。机身仅 1.2 kg，单手操作，适合高压电工、电网维护团队。
检测对象：绝缘子、变压器、高压电线、开关装置、避雷器、母线、高压线圈、断路器、电容器等

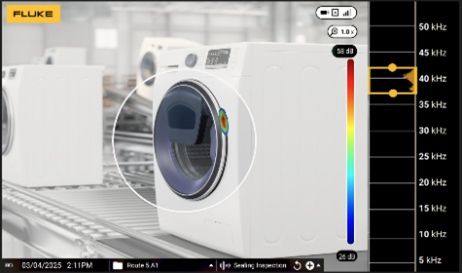

气密性检测（可搭配 Fluke SB140 SoundBeacon™）
搭载 202 个数字式 MEMS 麦克风与升级算法，可识别低压力、低密度或小尺寸的微小泄漏。无论是产品研发阶段的密封验证，还是在役设备的气密性评估，都能快速定位。
Beacon™ 模式 – 声学信标加持，气密性检测更专业。将 Fluke SB140 SoundBeacon™ 置于密闭腔体或管路内，SB140 发出高频信号，ii1050C 可精准定位密封缺陷。相比传统打压检漏，无需复杂示踪气体或水浸，检测效率大幅提升。
产品研发：保障风电叶片、发动机、燃油系统、空调系统等关键部件的密封性能达标
设备检测：适用于化工反应釜、压力容器、管道系统等，确保高压、高温或腐蚀环境下的安全运行
预防维护：投产前或大修后快速检测，避免能源浪费、环境污染及安全事故
应用行业：制造业（汽车、机械、风电叶片）、石油天然气、化工、电力、新材料、航空航天、HVAC、建筑、医疗设备、家电

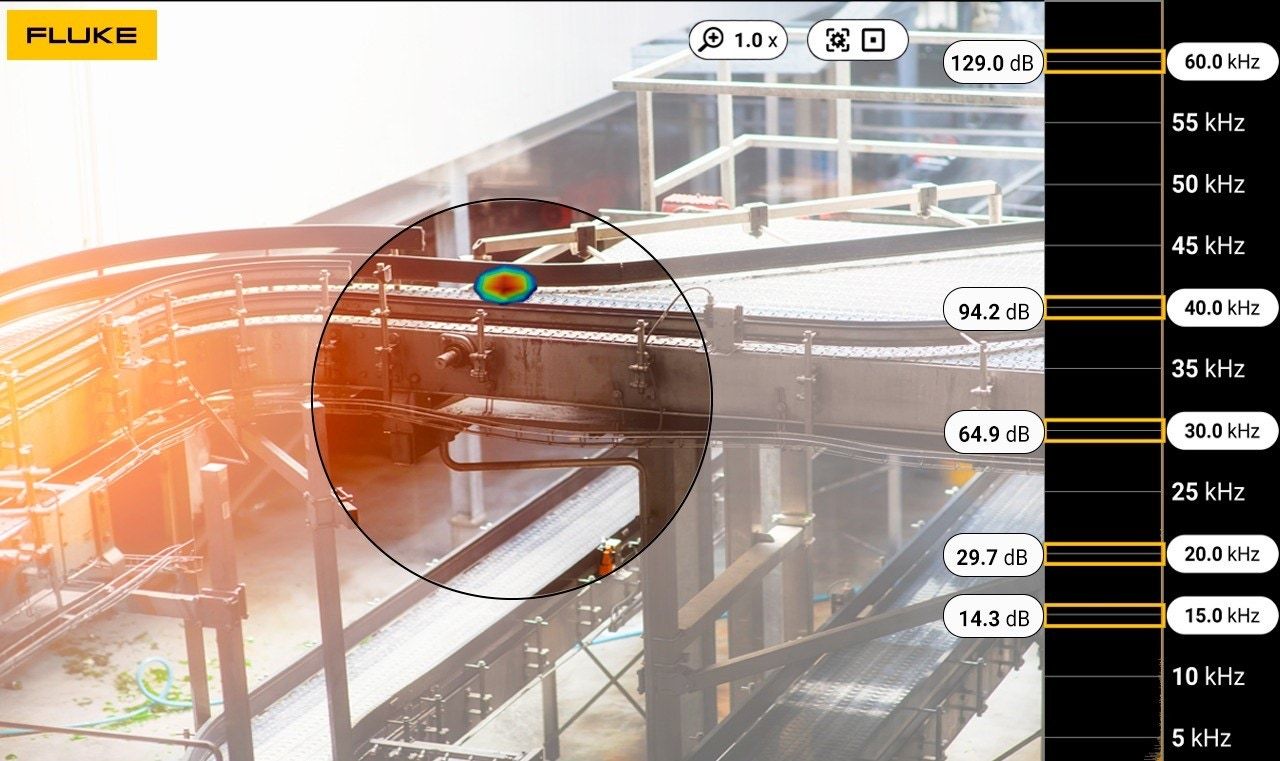

振动异响
精准捕捉：快速定位轴承磨损、齿轮啮合异常、气蚀、部件松动等机械异响，及早发现早期故障特征（如轴承疲劳、叶片裂纹），避免非计划停机。
快速定位：MecQ™ 模式将机械异响的声波转化为直观的声像图，叠加于可见光图像上，帮助快速锁定故障位置，缩短排查时间。
安全高效：非接触式检测，无需停机即可排查运行设备。机身 仅1.2 kg，单手操作，适合设备维护工程师、点检团队及可靠性管理人员。
检测对象：电机轴承、泵体气蚀、压缩机阀片、风机叶片、齿轮箱、输送辊道、冷却塔风机、旋转轴系等
高效工作，一站完成
支持无线传输，告别 USB。
本机多张图片一键生成报告，数据整理从未如此简单。
产品特点
✅声热融合检测
✅高性能声学成像
✅泄漏与局放定位
✅朗坤配套售后
详细规格参数
传感器 | |
麦克风数量 | 202 个数字式 MEMS 麦克风 |
频段 | 2 kHz 至 100 kHz |
2 kHz 至 64 kHz | |
工作距离1 | 0.5 至 120 米 |
视场 (FOV) | 64° x 48° (典型) |
标称帧速 | 25 FPS |
内置数字相机（可见光） | |
视场 (FOV) | 64° x 48° (典型) |
焦距 | 固定镜头 |
缩放 | 3 倍数码变焦 |
分辨率 | 1300 万像素 |
显示屏 | |
尺寸 | 7" LCD，带背光，阳光下清晰可读 |
分辨率 | 1280 x 800（1,024,000 像素） |
触摸屏 | 电容式 |
声像图 | SoundMap™ 图像 |
图像存储 | |
存储容量 | 110 GB |
图像格式 | 可见光图像与 SoundMap™ (.JPG) 图像混合 |
视频格式 | 可见光视频与 SoundMap™ (.MP4) 视频混合 |
视频时长 | 最长 5 分钟 |
数字导出 | 通过 USB-C 传输 |
声学测量和分析 | |
灵敏度（典型） | -26dBFS |
信噪比（典型） | 73dBA |
分类和量化 | |
LeakQ™ 模式 | 泄漏速率，以及泄漏成本估算 |
PDQ 模式™ | 局部放电类型分类、局部放电的概率估算、实时显示 PRPD 图谱 |
MecQ™ 模式 ** | 机械异常检测 |
Beacon 模式™ ** | 配合 Fluke SB140 SoundBeacon™ 使用，检测密封性能 |
Dual Mode 模式（配合 Fluke 热像模组） | 提供高分辨率的实时声、热、可见光双屏显示，支持图片、LeakQ™ 模式、PDQ 模式™、 |
频带选择 | 用户可选（通过用户预设或手动输入） |
电池 | |
电池 | 标配 2 块现场可更换的充电锂离子电池 |
电池续航 | >3.5 小时 |
电池充电时间 | <3 小时 |
电池充电系统 | USB-C 内置充电或电池单独充电(需选配充电底座套装) |
软件 | |
易于使用 | 直观的用户界面 |
声学参数：显示 dB 标度 | 打开/关闭 |
声学参数：配置文件 | 预设捕获配置文件 |
声学参数：高频 | 有 |
声学参数：多源 | 显示单源或多源 |
调色板：颜色 | 3 种：灰度、铁红色和蓝红色 |
调色板：叠加透明度 | 有：1-100 % |
灰度模式 | 有 |
目标中心标记 | 打开/关闭，显示目标中心点的 dB 级别读数 |
频谱趋势图 | 频率和 dB 等级 |
泄漏值 | 泄漏成本、泄漏量 |
主管理菜单 | 有 |
标注 | 资产名称；资产 ID；资产类型；泄漏类型；气体类型；压力 |
照片备注 | 最多 4 张照片备注 |
资产检查状态 | “调整后”；“调整前”；“待定” |
资产 ID | 文本输入和基于二维码的自动资产 ID 识别 |
行动注释 | 行动要求、行动优先级、行动说明 |
频率范围 | 手动/自动 |
报告功能 | 支持，本机一键生成报告并存储 |
其他 | 工作条件、天气情况说明 |
一般技术指标 | |
三脚架支架/连接器 | 有：1/4"-20 |
LED照明 | 有 |
USB | 2 x USB-C |
无线 | Wi-Fi，蓝牙 |
工作温度 | -10 至 45 °C |
存储温度 | -20 至 70 °C，不带电池 |
相对湿度 | 10 至 95% 无冷凝 |
尺寸（高 x 宽 x 长） | 235 mm x 154 mm x 46mm |
重量（含电池） | 1.2 kg |
防护等级 (IP) | IEC 60529: IP54 |
保修期 | 2 年 |
自诊断通知 | 阵列健康测试，用于确定何时需对麦克风阵列进行维护 |
支持语言 | 简体中文 |
符合 RoHS 指令 | 是 |
安全性 | |
一般安全 | IEC 61010-1：污染等级 2 |
国际电磁兼容性 (EMC) | IEC 61326-1：工业电磁环境，CISPR 11：第 1 组，A 类 |
* 具体取决于环境条件 | |
** 2026年第四季度可用（免费固件升级） | |
*** 红外可见光模式，支持红外成像测试并辅助可见光图像显示 |
红外模组技术指标
型号 | 红外模组 |
红外分辨率 | 384*288 |
像元尺寸 | 12 μm |
测温范围 | -20 ℃ ~ 150 ℃，100 ℃ ~ 550 ℃ |
测温精度 | 读数的± 2% 或 ±2 °C , 取大者 |
帧频 | 50Hz |
焦距 | 10.5 mm |
调焦方式 | 手动调焦 |
非均匀性校正（NUC） | 手动 / 自动 |
热灵敏度（NETD） | 45 mK |
响应波段 | 8~14 μm |
镜头视场角（FOV） | 25° x 19° |
空间分辨率 (IFOV) | 1.14 mrad |
USB 接口 | Type C |
工作温度 | 0 ℃ ~ 40 ℃ |
存储温度 | -30 ℃ ~ 60 ℃ |
工作湿度 | 10% 至 90% 相对湿度（无结露） |
功耗 | 700 mW (典型值) |
防护等级 | IEC 60529：IP54（type-C 接口盖住时） |
工作海拔 | 2000 m |
存贮海拔 | 12000 m |
尺寸（长 x 宽 x 高） | 60 mm x 36 mm x 28 mm |
重量 | 55 g |
质保期 | 2 年 |
EMC 环境 | 国际： IEC 61326-1：便携式电磁环境 CISPR 11：第 1 组，A 类 |
* 该红外模块为选配件，需单独购买。 |
🎬 相关视频 (0)
暂无相关视频
📄 产品文档 (1)
📕
Fluke ii1050C 声学成像仪产品介绍
Fluke ii1050C 声学成像仪 _ 产品介绍.pdf · 3212.8 KB· pdf
📥 35 次下载
📚 相关知识库 (0)
暂无相关知识库文章
💿 相关软件 (0)
暂无相关软件
用户评价 (0)
暂无评价，成为第一个评价的用户吧！
用户提问 (13)
Q枕风入眠2026/8/22
上海以外地区能提供服务吗？
A官方回复2026/8/24
可以。朗坤支持全国发货和远程技术支持，重大项目可安排工程师到场，具体按项目情况协商。
Q发呆不限时2026/8/10
批量采购有优惠吗？支持招投标吗？
A官方回复2026/8/11
批量采购有阶梯优惠，可配合招投标提供授权书、质保函等资质文件，请与销售详谈。
Q赴月而行2026/7/29
包装里包含哪些附件？
A官方回复2026/7/29
以官方出厂清单为准，通常包含主机、电源/数据线、说明书等；需要确认到货清单可联系销售。
Q甜芋泥2026/7/14
有以旧换新或回收吗？
A官方回复2026/7/16
部分型号支持以旧换新，旧机折价评估，但我司提供产品均为新品。欢迎来电咨询。
Q汐月2026/7/2
支持租赁或短租吗？
A官方回复2026/7/3
部分型号支持租赁，适合短期项目。请致电 400-011-8821 咨询具体型号和租赁方案。
Q暮寻 20002026/6/20
下单后售后和问题找谁？
A官方回复2026/6/20
下单后会有专属销售对接，发票、售后、技术问题一站式服务，也可拨打 400-011-8821 咨询。
Q星落人间2026/6/5
配套软件/固件在哪里下载？
A官方回复2026/6/7
配套软件和固件可通过原厂官网下载，也可联系朗坤获取下载地址和安装指导。
Q躺平看晚霞2026/5/24
你们提供原厂正品和技术支持吗？
A官方回复2026/5/25
上海朗坤是 FLUKE Networks / NetAlly 核心合作伙伴，提供原厂正品与技术支持，欢迎咨询报价。
Q山野藏秋2026/5/12
需要培训吗？
A官方回复2026/5/12
朗坤可提供声学成像仪使用培训。
Q渡长川2026/4/27
适合什么场景？
A官方回复2026/4/29
高要求工业巡检、泄漏与局放综合排查。
Q听风2026/4/15
和 ii1020C 区别？
A官方回复2026/4/16
ii1050C 为声热融合高性能定位，ii1020C 为新一代声学检测，具体以官方为准。
Q晚风赴 20032026/4/3
能检什么？
A官方回复2026/4/3
气体泄漏、局部放电等，融合画面辅助判断故障位置。
Q寻味清欢2026/3/19
声热融合是什么意思？
A官方回复2026/3/21
将声学成像与热成像融合，同时呈现声音与温度信息，辅助定位更准确。
