数据中心测试方案

高密度布线认证 · 光纤链路测试 · 网络性能评估

方案概述

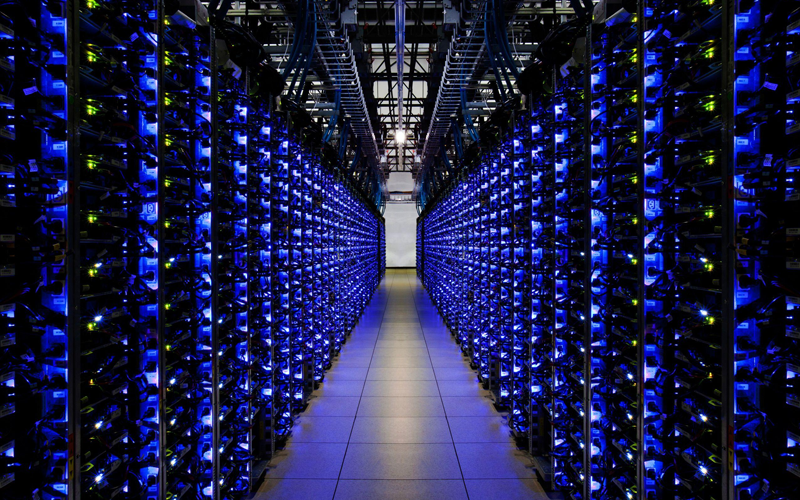

高密度数据中心综合布线认证现场

核心测试能力

测试维度	推荐工具
铜缆认证	Fluke DSX2-5000/8000 CableAnalyzer™ 系列（Versiv模块化平台）
光纤测试	Fluke OptiFiber Pro OTDR + CertiFiber Pro OLTS 双平台（Versiv模块化）
MPO高密度测试	Fluke MultiFiber Pro光功率计与光源
网络性能验证	NetAlly LinkRunner 100G/10G / AT系列
光纤端面检测	Fluke FI-3000 FiberInspector Ultra（Versiv平台集成）
光纤清洁工具	Fluke Quick Clean清洁器 / 配套清洁套件

方案详情

本方案同时面向传统IDC数据中心与AI驱动的AIDC数据中心场景，针对高密度光纤布线、MPO/MTP预端接链路及高速以太网（10G/40G/100G/400G/800G/1.6T）需求，构建了覆盖端面检测→一级认证→二级认证→性能测试→清洁维护的全栈测试体系。

一、核心测试工具矩阵

测试维度	推荐工具	核心测试项目	测试目的
铜缆与光纤双平台	Fluke DSX2-8000 CH（Versiv模块化平台）	铜缆最高2GHz/40G以太网认证；通过更换模块支持光纤OLTS、OTDR、端面检测	统一平台完成铜缆及光纤全类型测试，确保布线系统合规验收
光纤一级认证（损耗/长度）	Fluke CertiFiber Pro / OptiFiber Pro（OLTS模块）	多芯MPO（12/16/24芯）和单芯光纤的插入损耗、长度、极性测量	依据TIA/ISO标准对光纤链路进行“一级认证”（Tier 1），确保应用支持并满足保修条件
光纤二级认证（OTDR）	Fluke OptiFiber Pro Quad（OTDR模块）	事件定位、回波损耗、光纤衰减系数、故障点距离与类型分析；四波长（850/1300/1310/1550nm）能力，支持SmartLoop双向测试	对一级测试未通过链路进行精细故障定位（Tier 2认证），事件与衰减死区极短，专为高密度数据中心短链路优化
MPO多芯光功率计	Fluke MultiFiber Pro	MPO连接器12芯同时扫描（6秒完成）、极性验证（方法A/B/C）、单芯故障诊断	无需扇形跳线直接测试MPO干线，比单纤测试快90%，大幅缩短数据中心验收周期
光纤端面检测	Fluke FI-3000 FiberInspector Ultra	MPO及单芯光纤端面实时视图、自动对焦、IEC 61300-3-35标准自动合格/不合格判定	检测污染、划痕等光纤故障根源，确保连接前端面洁净，防止损坏昂贵有源设备
网络性能验证	NetAlly LinkRunner 100G/10G	10G0线速性能测试：吞吐量、丢包率、延迟、抖动；LANBERT介质鉴定：铜缆/光纤多千兆带宽能力验证（1/2.5/5/10G）；TruePower PoE测试：802.3bt最高90W；最长24小时浸泡测试	验证已部署链路能否支持10G/100G线速无差错传输，识别间歇性噪声事件，确认链路承载能力是否满足SLA要求
光纤清洁工具	Fluke Quick Clean清洁器 / 配套清洁套件	MPO及单芯连接器端面快速清洁	配合端面检测仪，执行“先检后清、清后再检”的标准流程
AIDC高速率测试补充	EXFO 1.6T误码仪 / 是德科技224G测试方案	400G/800G/1.6T光模块与电接口一致性测试、发射机色散眼图闭合度（TDECQ）测量	AIDC场景下验证超高速（800G/1.6T）链路性能与标准符合性，确保规模化部署的互操作性

二、分场景测试方法与标准

场景1：传统IDC数据中心——MPO主干链路光纤认证

一级认证（CertiFiber Pro OLTS + MultiFiber Pro）

传统IDC数据中心大量采用MPO/MTP预端接光缆。传统测试需通过扇形跳线逐芯测试，效率极低。MultiFiber Pro可直接连接MPO连接器，6秒内完成12芯的损耗与功率扫描，比单芯测试方法快90%，可将数周的测试时间缩短至数天。

测试关键标准：

环形通量（EF）光源：OM3及以上多模光纤链路必须使用EF光源和配套测试参考跳线（EF-TRC），确保测试结果重复性波动小于10%
单跳线基准法：使用“1跳线”基准方法设置参考，该方法包含链路两端连接器的损耗，测量不确定性最小，是行业推荐的最佳实践

二级认证（OptiFiber Pro Quad OTDR）

当一级认证未通过时，使用OptiFiber Pro OTDR模块进行二级测试。OptiFiber Pro具备超短事件与衰减死区，专为数据中心短链路、高密度连接场景优化。其SmartLoop专利技术支持单次测试完成两根光纤的双向认证，测试时间缩短超过50%。

场景2：AIDC（AI数据中心）——超大规模与超高速率链路测试

AIDC相比传统IDC，面临速率跃升（400G→800G→1.6T）、光纤密度指数增长和规模化部署效率三大核心挑战。

高速链路性能验证

超高速率测试（400G/800G/1.6T） ：AI数据中心网络向224G电通道和1.6T光模块快速演进。对于研发与量产阶段的AIDC设备，需采用专用高速测试方案，如EXFO 1.6T误码仪（BA-1600）集成IEEE规范的Block Error Ratio Mask功能及独有算法，可提前识别光模块接收器潜在风险；或是德科技224G测试解决方案支持IEEE 802.3dj标准的电/光一致性测试，涵盖发射机色散眼图闭合度（TDECQ）等关键指标
多芯高速测试：PXM/LXM Pro双工和多纤芯OLTS可在1秒内完成12根光纤的插损、回损、极性测试，效率较同类工具提升5倍，已成为头部互联网公司部署AI数据中心的标准工具
新型光纤支持：针对AI数据中心可能采用的空芯光纤等新技术，需专用OTDR方案评估衰减、光谱吸收等特性。目前已有方案支持实测6公里空芯光纤衰减低于0.1dB/km

MPO极性验证

TIA-568-C.0定义了方法A/B/C三种MPO极性方案，部署错误十分常见。MultiFiber Pro内置极性验证功能，可自动判定被测链路极性是否正确。

场景3：网络性能验证——IDC与AIDC通用（LinkRunner 10G）

光纤链路认证通过后，需验证其在实际业务负载下的传输能力。LinkRunner 10G提供专业的线速性能测试功能，可模拟真实流量对网络基础设施进行端到端压力测试。

性能测试功能	测试能力	数据中心应用价值
吞吐量测试	最高10G线速流量生成（8个独立数据流）	验证链路是否支持承诺带宽，识别带宽瓶颈
丢包率测试	精确统计帧丢失	捕捉间歇性丢包问题，避免业务中断
延迟与抖动测试	双向延迟、抖动测量，支持QoS验证	评估存储网络、数据库同步等时延敏感业务的支撑能力
多流QoS验证	8个独立数据流，支持VLAN/QoS配置	验证数据中心不同业务等级（存储、管理、业务）的流量隔离与优先级策略
最长24小时浸泡测试	持续压力测试，每分钟自动运行并上传结果	识别偶发性噪声事件和温度引起的间歇性故障

测试拓扑方式：

两台LinkRunner 10G：一台作为Source，另一台作为Peer，实现10G线速双向性能测试
LinkRunner 10G + EtherScope nXG：同样支持10G线速测试

LANBERT介质鉴定

对于链路降速问题（如从10G降至1G），LANBERT应用可进行介质鉴定测试，验证铜缆和光纤链路是否具备多千兆（1/2.5/5/10G）传输能力，帮助定位是物理介质问题还是设备兼容性问题。

场景4：光纤端面检测与清洁标准化流程

污染是光纤故障的最大根源。一颗肉眼不可见的灰尘颗粒就可能导致间歇性错误或连接完全失效。需建立标准化作业流程：

步骤	操作内容	推荐工具	关键要点
1. 检测	连接前检查每一根光纤端面	FI-3000 FiberInspector Ultra	自动对焦，实时显示端面图像，IEC 61300-3-35标准自动判定
2. 清洁	发现污染后立即清洁	Quick Clean MPO/单芯清洁器	一次性清洁，避免二次污染
3. 复检	清洁后再次检测确认	FI-3000 FiberInspector Ultra	确认清洁效果，确保通过后再连接

重要提示：即便来自工厂的全新跳线，也必须在连接前进行端面检测。Versiv平台的设置基准向导内置“Fiber Inspector”按钮，可在设定参考值时提醒并允许检查测试参考跳线的连接器状态。Fluke数据中心测试套件已全面集成端面检测与清洁工具。

场景5：综合报告与项目管理（LinkWare + Link-Live）

LinkWare软件：所有Versiv平台工具（DSX2-8000、CertiFiber Pro、OptiFiber Pro、FI-3000）的测试结果均可通过LinkWare统一管理。单个项目的铜缆认证、光纤损耗、OTDR、端面检测结果均可合并至一份专业验收报告中。

Link-Live云平台：LinkRunner 10G的测试结果可自动上传至Link-Live，支持项目管理、远程监控与拓扑图自动绘制。AllyCare服务用户可获得InSites智能问题识别和高级报告功能。

三、总结：IDC与AIDC分层递进测试策略

本方案针对两类数据中心构建了从端面到性能的完整测试闭环：

测试层级	推荐工具	IDC适用场景	AIDC适用场景	执行时机
第一层：端面检测	FI-3000 FiberInspector Ultra	所有光纤连接器端面清洁度验证	所有光纤连接器端面清洁度验证（频率更高）	每次连接前、清洁后复检
第二层：一级认证（损耗/长度）	CertiFiber Pro + MultiFiber Pro（OLTS）	光纤链路插入损耗、长度、极性验收——Tier 1认证	多芯（12/16/24芯）高速链路Tier 1认证，强调1秒级测试效率	新链路部署验收、故障排查初筛
第三层：二级认证（OTDR）	OptiFiber Pro Quad（OTDR模块）	故障精确定位、回波损耗测量——Tier 2认证	超短链路（高密度机柜内）精确诊断，SmartLoop双向测试	一级未通过时、故障深度定位
第四层：性能测试	LinkRunner 10G	10G线速吞吐量、丢包率、延迟测试；SLA验证	10G接入层链路性能验证；多流QoS测试	链路认证通过后、业务上线前
第五层：超高速率专项测试	EXFO 1.6T误码仪 / 是德科技224G方案	暂不涉及（IDC主流10G/40G/100G）	400G/800G/1.6T光模块与电接口一致性测试、TDECQ测量	高速设备研发验证、规模化部署验收
第六层：光纤清洁	Quick Clean清洁器	端面污染清除	端面污染清除（高频次，防微杜渐）	检测不通过时、连接前预防性清洁

IDC与AIDC执行建议：

传统IDC数据中心：
- 新建验收：按第一层→第二层→第三层→第四层→第六层逐层执行，第四层性能测试建议抽取核心链路（交换机间互联、存储网络）进行验证
- 日常运维与扩容：重点执行第一层（端面检测）+ 第二层（一级认证） ，使用MultiFiber Pro提升MPO链路验收效率；出现链路降速时使用LinkRunner 10G的LANBERT功能进行介质鉴定
AIDC（AI数据中心） ：
- 端面检测频率应更高，AI数据中心光模块密度大、插拔频繁，污染风险更高
- 新建验收需追加第五层（超高速率专项测试） ，确保400G/800G/1.6T链路符合IEEE标准
- MPO多芯测试效率至关重要，需采用1秒级OLTS方案（如PXM/LXM Pro）满足大规模部署节奏
- 如采用新型光纤（空芯光纤等），需专用OTDR方案支持
